Equipment:
Canon 5D
Sigma 8mm F4 EX DG Circlar Fisheye
Sigma 15mm f/2.8 EX DG FISHEYE LENS f/CANON
Kaidan Spherical Bracket with Quick Release Camera Mount
Kaidan QuickPan Rotator Base

Software:
PTGui
Photoshop

基本的に、パノラマのHDRIも、Chrome Ballを使ったものと
作り方は一緒です。
まず、パノラマの画像を、露出を変えて作成します。
(この辺は、パノラマ画像作成で検索すると詳しいページが
かなり見つかると思います。)
そして、出来上がったものを、PhotoshopでHDRIに合成します。
Photoshopのファイル→自動処理→HDR に統合で、露出毎に作成した
パノラマを合成します。
解像度の高いものに関しては、露出毎のそれぞれのファイルを、
同時に合成するので、そこそこメモリを積んでいないと、厳しいかもしれません。

Parking_15mm

Kabukicyo_15mm

Hikarigaoka_PartII_15mm 11050*5525

HDRIを使ったライティング

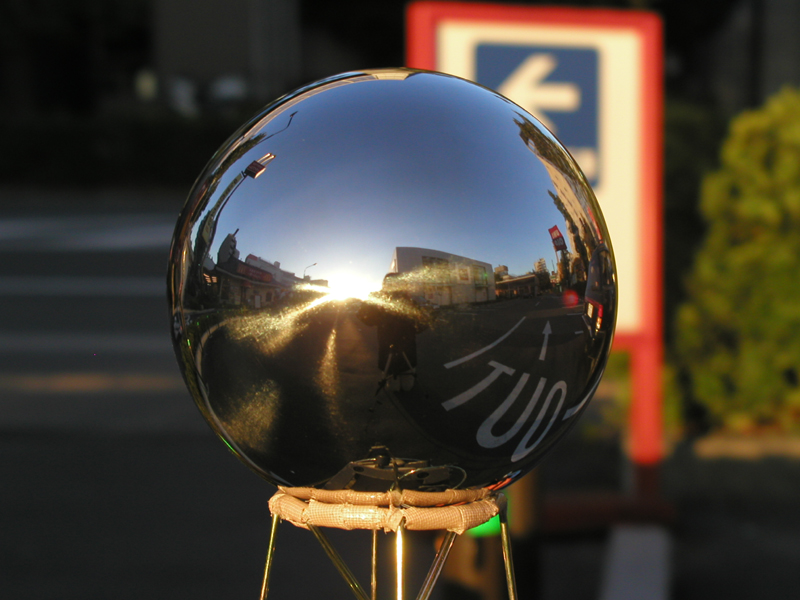

	まず、周囲の環境光を映し出すためのアルミ？球が必要です。東急ハンズで、8000円くらいで20cmくらいの球が買えます。予算に余裕があれば、1万中盤くらいでもっと大きくより鮮明な像が得られる球の方がいいでしょう。球が、準備できたら、HDRIに使いたい環境・時間に合わせて撮影に出かけましょう。今回の撮影には、オリンパスのC4040ZOOMを使いました。恐らく基本的には、同クラスのカメラであれば、他のメーカーでも、同じような機能であると思います。絞りとシャッタースピードを、マニュアルにする設定にして下さい。 HDRShopの説明によれば、影のエリアと過度に明るいエリアをもった一枚と、その中間の写真があれば2枚の写真でOKでもあるが、基本的には4，5枚くらい撮るのがいいということです。まず、シャッタースピードを1/150くらいで、F2、F3くらいの開放側で写真を撮ってみて、普通に調度いい写真が撮れてるかチェックしてみます。もし明るすぎたりしたら、シャッタースピードを上げて暗くします。調整が済んだら、F10から順番に1Fづつ開放していきながら撮って行きます。そうすると、大体デジカメはF2くらいまでなので、9枚の写真が撮れます。ほんとは、もっと少なくてもよいのですが、念のためにそれくらい撮りました。

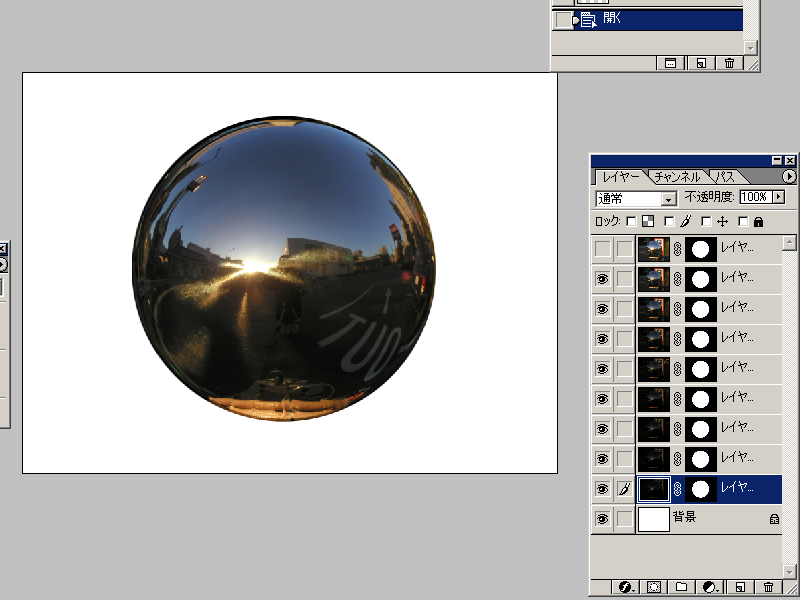

	次に、写真をPhotoshopに取り込み加工していきます。本来は、写り込んでる撮影者を消すべきなのですが、今回は時間が無かったので、そのままにしました(汗)。トップの一番明るい写真にあわせて、微妙なズレをなおしていきます。安定した重めの三脚があれば、この作業は必要ないでしょう。最期に背景を黒に染めて、球のふちを上下左右ぎりぎりまで切り取り、それぞれのレイヤーを一枚づつセーブしていきましょう。

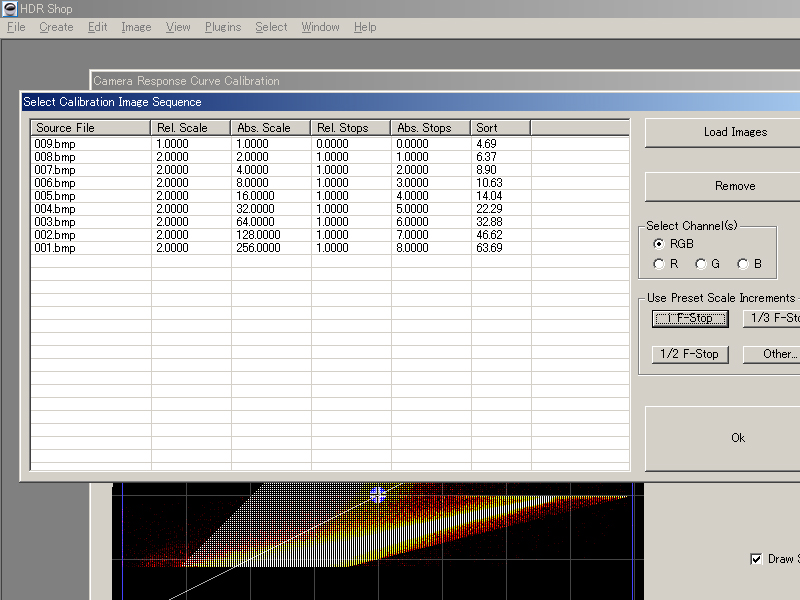

	HDRShopを開き、Create→Calibrate Camera Curveで、 Camera Response Curveを作ります。 9枚の写真をLoadし、F1づつずらして撮影したのでF1-Stopを選び、Goで計算を始めます。表の順番は、HDRShopが自動的にそれぞれの写真のPixel値を見て、その強度順に並べてくれます。

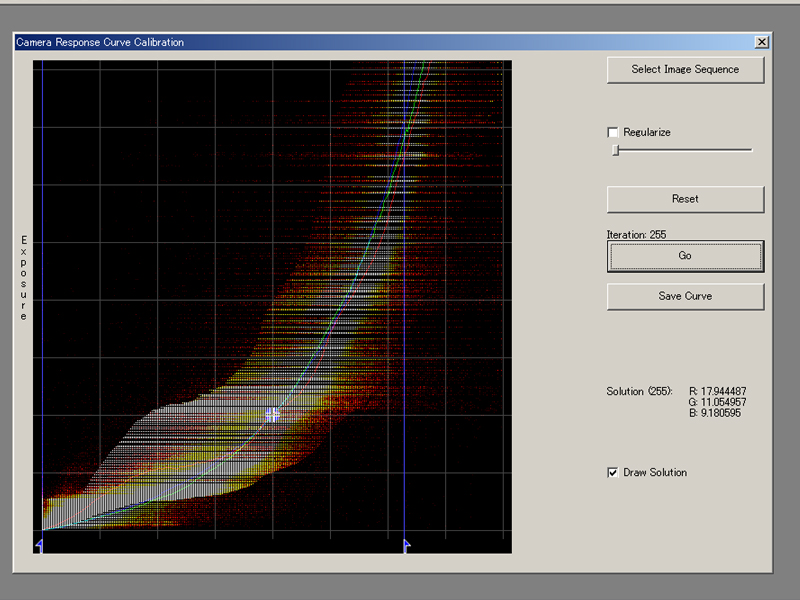

	計算されているグラフに変化が無くなったら止めます。で、図のようにグラフが立て軸から消えてるとこから手前に青い矢印をもってきて、グラフを制限します。そして、CurveをSaveします。ちなみに、他の方のHDRIチュートリアルに書いてあったのですが、この青い矢印はResHack等でダイアログリソースの102でグラフの縦の長さを伸ばさないと、表示されませので、各自で調節をして下さい。

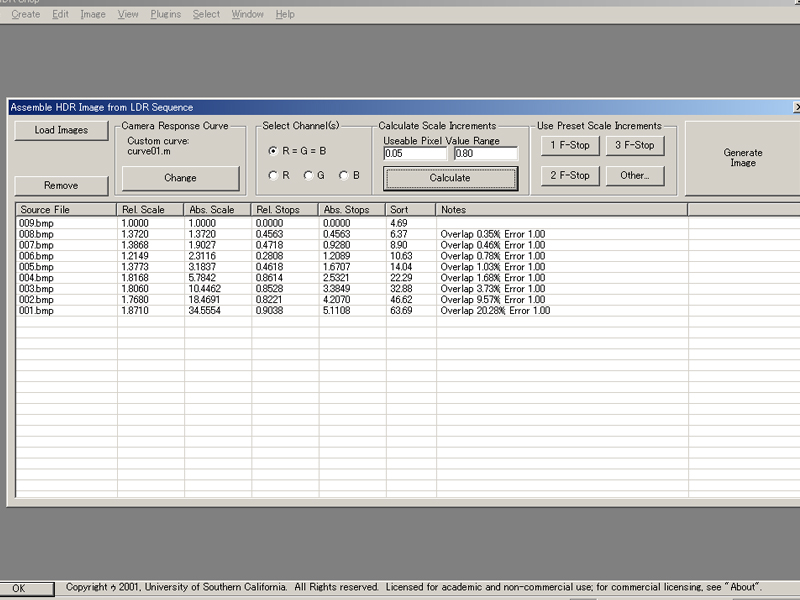

	つぎに、Create→Assemble HDR from Image sequenceで先ほどのCurveを使って、HDRIを完成させます。 9枚の写真をLoadします。 Camera Response Curve→Change→Customで、先ほど作った Curveを読み込みます。 Calculate Scale IncrementsでCalculateを押し、計算が終わったら、GenerateImageを押します。

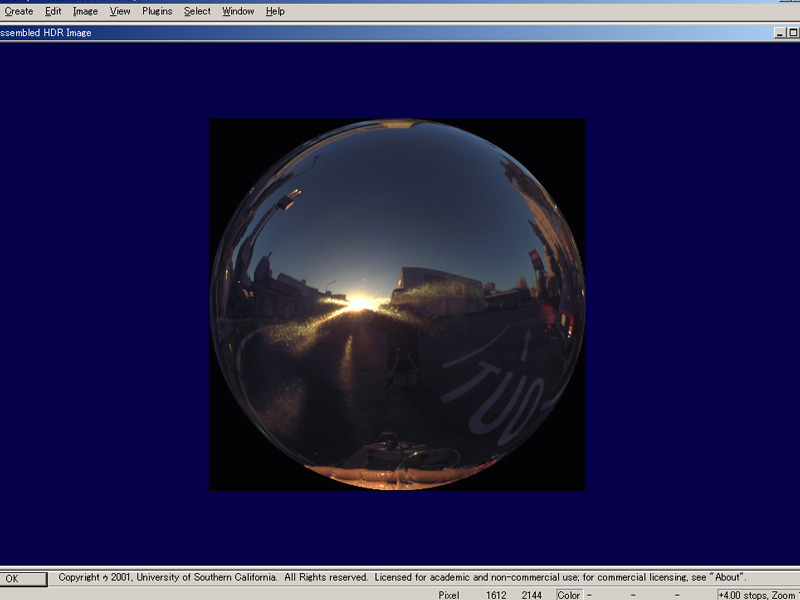

	これで、HDRIが完成しているはずです。基本的に、元の写真と色が異なり、緑がかっていたり赤がかっていたりしたら、Calibrationで失敗している筈なので、もとの画像に大きなずれはないか等前の手順に戻ってチェックしてみましょう。
	このHDRIをとった場所を背景に撮っておいたので簡単にオブジェクトを並べて、適当なマテリアルを割り当ててレンダリングしてみました。カメラマッチ等しておらず、手動で適当にオブジェクトを並べただけなのですが、HDRIのライティングの力で結構なじんで見えたりします。またこのHDRIを含めたいくつかのHDRIを置いておきますのでお試しください。

	まず、周囲の環境光を映し出すためのアルミ？球が必要です。東急ハンズで、8000円くらいで20cmくらいの球が買えます。予算に余裕があれば、1万中盤くらいでもっと大きくより鮮明な像が得られる球の方がいいでしょう。球が、準備できたら、HDRIに使いたい環境・時間に合わせて撮影に出かけましょう。今回の撮影には、オリンパスのC4040ZOOMを使いました。恐らく基本的には、同クラスのカメラであれば、他のメーカーでも、同じような機能であると思います。絞りとシャッタースピードを、マニュアルにする設定にして下さい。 HDRShopの説明によれば、影のエリアと過度に明るいエリアをもった一枚と、その中間の写真があれば2枚の写真でOKでもあるが、基本的には4，5枚くらい撮るのがいいということです。まず、シャッタースピードを1/150くらいで、F2、F3くらいの開放側で写真を撮ってみて、普通に調度いい写真が撮れてるかチェックしてみます。もし明るすぎたりしたら、シャッタースピードを上げて暗くします。調整が済んだら、F10から順番に1Fづつ開放していきながら撮って行きます。そうすると、大体デジカメはF2くらいまでなので、9枚の写真が撮れます。ほんとは、もっと少なくてもよいのですが、念のためにそれくらい撮りました。
	次に、写真をPhotoshopに取り込み加工していきます。本来は、写り込んでる撮影者を消すべきなのですが、今回は時間が無かったので、そのままにしました(汗)。トップの一番明るい写真にあわせて、微妙なズレをなおしていきます。安定した重めの三脚があれば、この作業は必要ないでしょう。最期に背景を黒に染めて、球のふちを上下左右ぎりぎりまで切り取り、それぞれのレイヤーを一枚づつセーブしていきましょう。
	HDRShopを開き、Create→Calibrate Camera Curveで、 Camera Response Curveを作ります。 9枚の写真をLoadし、F1づつずらして撮影したのでF1-Stopを選び、Goで計算を始めます。表の順番は、HDRShopが自動的にそれぞれの写真のPixel値を見て、その強度順に並べてくれます。
	計算されているグラフに変化が無くなったら止めます。で、図のようにグラフが立て軸から消えてるとこから手前に青い矢印をもってきて、グラフを制限します。そして、CurveをSaveします。ちなみに、他の方のHDRIチュートリアルに書いてあったのですが、この青い矢印はResHack等でダイアログリソースの102でグラフの縦の長さを伸ばさないと、表示されませので、各自で調節をして下さい。
	つぎに、Create→Assemble HDR from Image sequenceで先ほどのCurveを使って、HDRIを完成させます。 9枚の写真をLoadします。 Camera Response Curve→Change→Customで、先ほど作った Curveを読み込みます。 Calculate Scale IncrementsでCalculateを押し、計算が終わったら、GenerateImageを押します。
	これで、HDRIが完成しているはずです。基本的に、元の写真と色が異なり、緑がかっていたり赤がかっていたりしたら、Calibrationで失敗している筈なので、もとの画像に大きなずれはないか等前の手順に戻ってチェックしてみましょう。
	このHDRIをとった場所を背景に撮っておいたので簡単にオブジェクトを並べて、適当なマテリアルを割り当ててレンダリングしてみました。カメラマッチ等しておらず、手動で適当にオブジェクトを並べただけなのですが、HDRIのライティングの力で結構なじんで見えたりします。またこのHDRIを含めたいくつかのHDRIを置いておきますのでお試しください。
